在現代工業控制系統中，工控機（工業控制計算機）作為智能制造、自動化控制的中樞設備，扮演著至關重要的角色。相比于普通的PC，工控機具有更高的穩定性、耐用性和適應性，能夠在惡劣環境中長期工作。因此，掌握工控機的組裝技巧，不僅能提升工業生產效率，還能大幅降低維護和故障率。

什么是工控機？

工控機是專門用于工業現場的計算機，它與普通電腦的區別在于它更關注穩定性、抗干擾能力和長時間的無故障運行。因此，工控機需要在硬件和軟件上有更高的設計要求。它通常用于自動化生產線、設備監控、環境監控等場景中，確保數據處理的實時性和設備的聯動性。

工控機的核心部件

工控機的組裝并不復雜，但在選擇合適的硬件時需要考慮到工業環境的特殊性。以下是工控機的核心部件：

機箱與電源

工控機的機箱一般為堅固的金屬材質，以提高抗干擾能力和散熱效果。根據應用場景，工控機機箱的類型可以是壁掛式、嵌入式或者標準的19英寸機架式。電源需要選擇具有抗浪涌、防過載功能的工業級電源，保障系統在不穩定電網下的正常運行。

主板與CPU

主板是工控機的“心臟”，它決定了整臺機器的擴展性和性能表現。工控機主板多采用工業級別的長壽命設計，并提供豐富的I/O接口，方便外部設備接入。CPU的選擇要根據實際需求進行，常見的品牌有Intel和AMD。對于自動化設備監控，通常選擇低功耗、高效能的嵌入式處理器。

內存

工控機的內存需要具備抗震動、抗高溫的特性，一般建議選擇帶有ECC（錯誤校正碼）的內存模塊。ECC內存能夠?qū)崟r檢測和修正數據錯誤，保證系統的穩定性。

存儲設備

工控機的存儲設備通常選擇固態硬盤（SSD）或工業級的機械硬盤（HDD）。SSD具備讀寫速度快、抗震性強的優點，而HDD則以大容量和低成本著稱。根據應用需求，用戶可以靈活選擇存儲設備組合。

顯卡和擴展卡

雖然大部分工控機不需要強大的圖形處理能力，但如果涉及到機器視覺、3D建模等應用，則需要配置高性能顯卡。一些工控機可能需要額外的擴展卡，比如網絡卡、數據采集卡等，用來處理不同種類的外部設備數據。

散熱系統

工控機大多用于高溫、多塵的工業環境，因此散熱系統的選擇尤為重要。散熱片、風扇以及液冷散熱裝置可以幫助工控機維持低溫，避免因過熱導致系統崩潰。根據實際應用場景，選擇適合的散熱方式也是組裝中不可忽視的一環。

選購工控機部件時的注意事項

在組裝工控機時，選購適合的配件至關重要。以下幾點是選購時需要特別注意的方面：

環境耐受性：工業現場環境復雜，溫度、濕度、震動等因素可能影響工控機的正常運行。因此，所有部件應具有高耐受性，尤其是在嚴酷條件下要保持穩定性。

接口豐富性：根據工控機的應用需求，接口的類型和數量應滿足外部設備的接入需求。常見的接口有USB、COM、Ethernet、HDMI等，確保與工業設備的兼容性。

長生命周期支持：工業設備通常要求較長的使用壽命，因此選擇具有長期供貨和技術支持的工業主板、CPU等核心部件顯得尤為重要。

功耗與效率：工控機通常要求長時間不間斷運行，因此選購部件時要特別考慮能效比。高效能低功耗的硬件不僅能夠減少能源消耗，還能降低設備的散熱負擔。

工控機的組裝步驟與調試方法

工控機組裝步驟詳解

完成了部件的選購后，接下來便是工控機的實際組裝過程。雖然工控機的組裝步驟和普通PC類似，但需要特別注意細節，確保每個環節的穩定性。以下是詳細的組裝步驟：

準備工作

在開始組裝之前，確保所有的工具（螺絲刀、防靜電手環等）和部件齊全，并在干凈、無靜電干擾的環境下進行操作。將工控機機箱、電源、主板、CPU、內存、硬盤、散熱器等部件依次擺放整齊，方便安裝。

安裝電源

首先將電源固定在機箱的電源倉內，確保其穩固無晃動。連接電源線至主板的24針電源接口，并確保供電線束能夠自由排列，不影響其他組件的安裝。

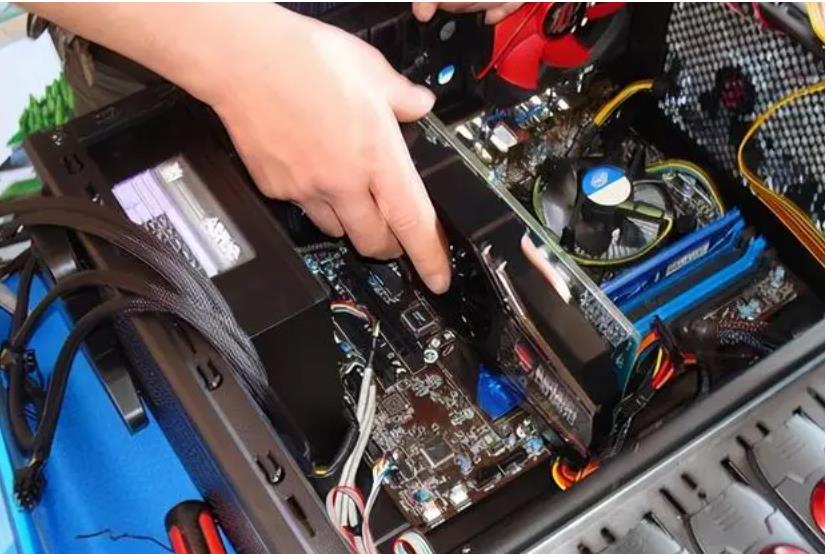

安裝主板和CPU

將主板對準機箱內的螺孔，用螺絲將其固定。安裝CPU時，需要先打開主板上的CPU插槽鎖扣，將CPU插入對應插槽后，按下鎖扣進行固定。注意CPU針腳方向，防止因錯誤安裝而損壞。

安裝內存和存儲設備

內存的安裝相對簡單，直接將內存條對準主板的內存插槽，用力插入即可，聽到“咔噠”聲代表安裝到位。對于存儲設備，若使用SSD或HDD，應將其安裝到機箱的存儲倉位，并用SATA線連接到主板。

安裝擴展卡與其他設備

如果工控機需要額外的擴展卡（如網絡卡、顯卡或數據采集卡等），可以將其插入主板的PCI或PCIe插槽。安裝時應確保擴展卡穩固，不松動。其他如USB接口面板或風扇也可以在此階段進行安裝。

調試與系統配置

通電測試

完成組裝后，首先進行通電測試。按下電源開關，觀察工控機是否能正常啟動，風扇是否工作，主板上的LED燈是否亮起。如果工控機能順利開機并進入BIOS界面，說明硬件連接正常。

BIOS設置

進入BIOS后，用戶可以根據實際需求設置硬盤模式（如AHCI模式）、調整啟動順序，或開啟系統監控等功能。確保BIOS設置符合工控機的實際應用需求。

操作系統安裝

工控機常用的操作系統有Windows、Linux或?qū)Ｓ玫膶崟r操作系統。根據項目需求，安裝適合的操作系統并進行必要的驅動程序配置。此時還可以安裝工控系統所需的工業控制軟件，完成系統的初始化工作。

穩定性測試與性能調優

操作系統安裝完成后，建議進行一系列的性能與穩定性測試，如跑分、烤機、長時間運行監測等，確保工控機在負載壓力下的表現穩定。若發現問題，可對散熱系統或硬件配置進行進一步調整。

通過以上兩部分的詳細教程，相信你已經對工控機的組裝有了一個清晰的了解。掌握這些步驟和要點，不僅能夠幫助你快速完成工控機的組裝，還能為工業控制系統的高效運行提供有力保障。
