隨著工業自動化和智能化技術的不斷發展，工控機在各種行業中的應用日益廣泛。4U工控機作為工業控制系統中的重要組成部分，其設計和結構優化直接影響到整個系統的穩定性和性能。而4U工控機CAD圖作為設計的關鍵工具，幫助工程師直觀地展示和規劃設備的內部構造和外部連接方式，成為了不可或缺的設計流程之一。

一、什么是4U工控機？為何它在工業領域如此重要？

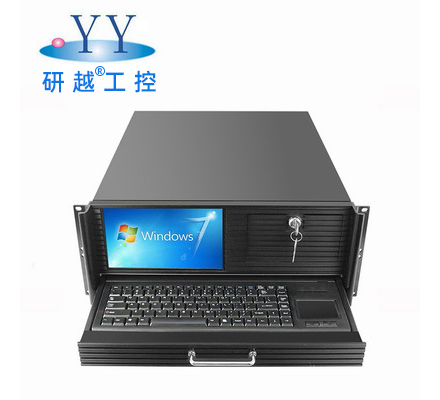

4U工控機中的"4U"表示工控機的機箱高度單位——1U等于1.75英寸，4U則代表了工控機的高度為7英寸。相較于1U、2U等更小高度的工控機，4U工控機具備更大的內部空間，可以容納更多的組件，特別適合需要高性能、多接口的應用場景。

4U工控機在工業領域的重要性體現在多個方面。它具備強大的擴展性，能夠容納多塊PCIe擴展卡、存儲設備以及各種工業接口模塊，適用于嚴苛的工業環境。4U工控機通常被用于機器控制、數據采集、視頻監控、人工智能運算等任務，廣泛應用于制造業、交通、能源、電信等領域。

二、4U工控機CAD圖的設計流程概述

在設計4U工控機時，CAD（計算機輔助設計）軟件為設計者提供了高效的解決方案。通過CAD圖紙，設計人員可以在虛擬環境中模擬工控機的結構、組件布局和散熱管理。一個完整的4U工控機設計，通常會涉及以下幾個主要步驟：

需求分析與初步設計：

需要根據具體的應用需求確定工控機的規格，包括CPU類型、擴展卡數量、硬盤存儲需求以及接口配置等。此時的CAD圖紙主要用于展示機箱的尺寸和大致的內部結構布局。

結構細化與優化設計：

在初步設計完成后，設計者會根據空間優化原則調整內部組件的擺放位置，尤其是電源、主板、風扇等關鍵部件的布局。通過CAD圖可以精確模擬不同組件之間的間隙，確保各部件之間不會產生物理干涉。

散熱設計與驗證：

工控機在高負載工作時產生的熱量必須得到有效的控制，尤其是4U工控機這種高密度集成設備。CAD設計可以幫助工程師在設計過程中考慮氣流路徑、風扇位置和散熱孔的分布，保證系統在運行過程中能夠穩定地散熱。

外部接口與電氣連接設計：

4U工控機通常配備豐富的外部接口，包括USB、串口、網絡接口等。CAD圖可以幫助設計人員精確定位這些接口的位置，并合理設計電氣連接路徑，減少信號干擾。

三、使用CAD圖設計4U工控機的優勢

直觀性和精確性：

CAD軟件的最大優勢之一就是其直觀性。通過3D建模，設計人員可以提前看到4U工控機的實際效果，避免了傳統設計方式中需要多次反復修改的問題。CAD圖紙能夠精確到毫米級別，確保設計的高精度。

高效的協作性：

在4U工控機的設計過程中，通常涉及多個工程師的共同參與。CAD圖紙可以方便地分享和修改，團隊成員之間能夠無縫協作，極大地提高了工作效率。

降低制造成本：

在設計階段，CAD圖紙可以預先發現潛在的問題，減少實際制造過程中的返工和材料浪費。這不僅能降低制造成本，還能縮短產品的上市時間，提升企業的競爭力。

四、4U工控機CAD圖在不同行業中的應用

4U工控機由于其高性能和靈活的擴展性，在眾多行業中得到了廣泛應用。CAD圖的設計優化也直接決定了4U工控機在各類應用場景中的表現。

制造業中的自動化控制系統：

在現代化制造業中，4U工控機通常被用于自動化生產線的控制系統中。CAD圖幫助設計人員優化4U工控機的散熱和電氣布局，確保其在高溫、高濕度等惡劣環境下仍能穩定運行。4U工控機中的PCIe擴展卡插槽數量通過CAD優化布局，保證系統能夠靈活擴展更多傳感器和控制模塊。

交通運輸領域中的視頻監控與數據處理：

交通運輸領域，尤其是智能交通系統中，4U工控機常用于實時視頻監控和數據處理。通過CAD圖設計，工程師能夠優化機箱的外部接口位置，使得視頻采集卡、網絡模塊和存儲設備能夠方便快速地安裝與更換。CAD圖紙還能幫助設計更加緊湊的內部結構，確保4U工控機在有限的空間內仍具備出色的運算性能。

能源行業的監控與管理系統：

在能源領域的應用中，4U工控機常用于風電、光伏等發電系統的監控與管理。CAD設計中的仿真功能能夠幫助工程師提前模擬設備在戶外惡劣環境中的工作狀態，優化散熱設計和接口防護。4U工控機CAD圖能夠根據不同場景的需求，靈活調整機箱尺寸、內部結構和組件布局，為能源系統提供可靠的硬件支持。

電信行業中的網絡管理與數據存儲：

由于4U工控機具備強大的計算與存儲能力，電信行業中，4U工控機通常作為網絡管理與數據存儲的核心設備。通過CAD圖的優化設計，工程師可以精確計算設備的功耗，合理設計電源模塊的布局，確保其在長時間運行中的穩定性。CAD圖幫助設計人員精確規劃硬盤、內存等存儲設備的安裝位置，提高設備維護的便捷性。

五、總結

4U工控機CAD圖不僅僅是設計過程中的工具，更是保障產品性能和穩定性的關鍵手段。通過CAD圖的設計和優化，工程師能夠有效提高4U工控機的散熱性能、組件兼容性和系統擴展性，確保其在各類復雜的工業場景中表現優異。無論是制造業、交通運輸、電信還是能源行業，4U工控機都憑借其出色的性能和靈活的設計，成為工業自動化和智能化不可或缺的重要設備。

未來，隨著工業應用需求的不斷升級，4U工控機的設計也將更加精細化和智能化，而CAD設計技術的進步將為其帶來更多的創新可能。通過不斷優化設計流程，4U工控機將在更多行業中實現突破性的應用，為工業4.0時代的發展貢獻重要力量。
